ICPROM
IP-7087-395
Корпусной импульсный блок питания
Мощность102 Вт
Выходное напряжение12 V
Выходной ток8.5 А
Технические характеристики
| Маркировка | IP-7087-395 |
|---|---|
| Производитель | ICPROM |
| Выходные каналы | 12 В / 8,5 А |
| Мощность | 102 Вт |
| Входное напряжение | 85–264 В переменного тока / 120–373 В постоянного тока |
| Частота входа | 47–63 Гц |
| Габариты, порядок документа | 129 × 97 × 30 мм |
| Выходное напряжение | 12 V |
| Выходной ток | 8.5 А |
| Пульсации и шум | 120 мВ от пика до пика |
| Регулировка выходного напряжения | ±10% |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска / нарастания / удержания по таблице | 500 / 30 мс при 230 В переменного тока; 500 / 30 мс при 115 В переменного тока, полная нагрузка |
| Время удержания | 55 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, полная нагрузка |
| Типовой КПД при номинальной нагрузке | 88% при 230 В переменного тока / 25 °C |
| Входной ток | 1,9 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток | Холодный запуск: 50 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Реакция на короткое замыкание | Отключение выхода при снижении +VO до порога пониженного напряжения |
| Рабочая температура / влажность | −30…+70 °C; 20–90% отн. влажности |
| Температура / влажность хранения | −40…+85 °C; 10–95% отн. влажности |
| Электрическая прочность изоляции | Вход–выход: 4 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 1,25 кВ переменного тока; 1 мин |
| Масса нетто / брутто | 340 / 365 г |
| Условия измерения пульсаций | Полоса 20 МГц; конденсаторы 0,1 мкФ и 47 мкФ параллельно выходным клеммам |
| Серия | IP-7087 |
| Тип изделия | Корпусной импульсный блок питания |
Описание изделия
Корпусной импульсный блок питания IP-7087-395 относится к серии IP-7087. Выходные параметры по таблице: 12 В / 8,5 А; 102 Вт. Входное напряжение: 85–264 В переменного тока / 120–373 В постоянного тока. Частота питающей сети: 47–63 Гц. Предусмотрен металлический корпус с вентиляционными отверстиями. Охлаждение естественное, без вентилятора. Пульсации и шум: 120 мВ от пика до пика; Регулировка выходного напряжения: ±10%; Типовой КПД: 88% при 230 В переменного тока / 25 °C. Габариты в порядке, указанном в документе: 129 × 97 × 30 мм. Для подбора учитывайте ток каждого выхода и условия охлаждения. Монтажные сведения приведены ниже.

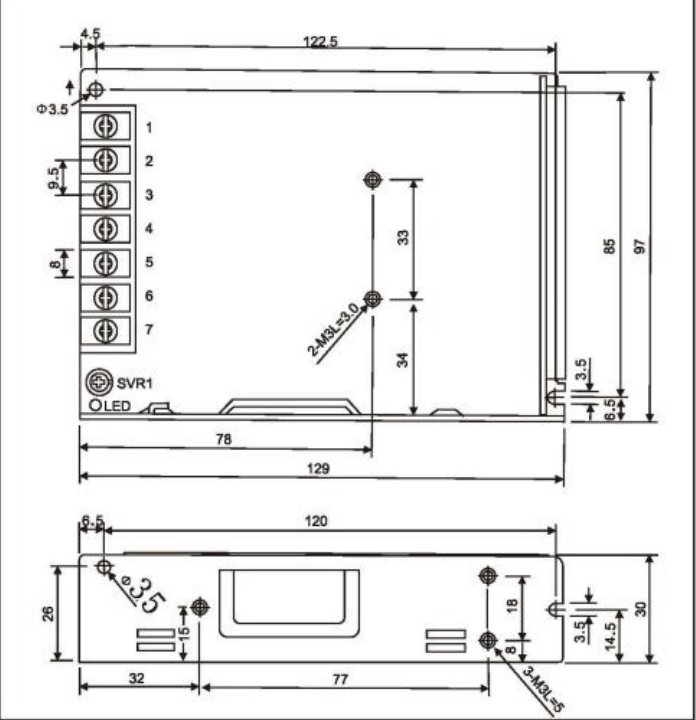

Документы и чертежи
