ICPROM
IP-5097-170

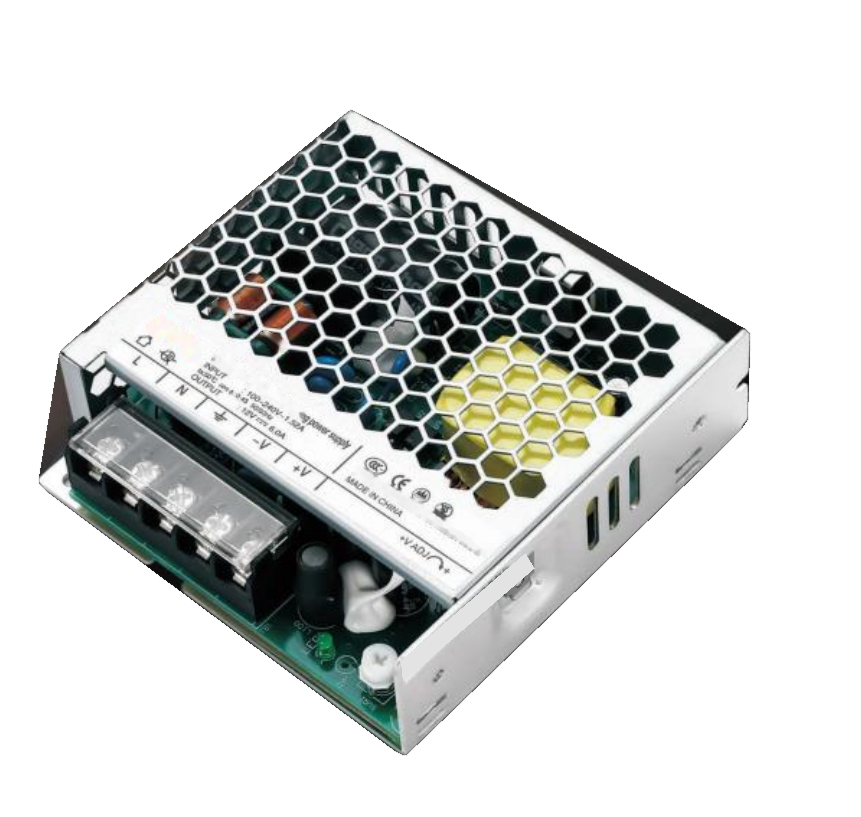

Корпусной импульсный блок питания
Мощность76.8 Вт
Выходное напряжение24 V
Выходной ток3.2 А
Технические характеристики
| Маркировка | IP-5097-170 |
|---|---|
| Производитель | ICPROM |
| Выходные каналы | 24 В / 3,2 А |
| Мощность | 76.8 Вт |
| Входное напряжение | 85–264 В переменного тока / 120–373 В постоянного тока |
| Частота входа | 47–63 Гц |
| Габариты, порядок документа | 99 × 97 × 30 мм |
| Выходное напряжение | 24 V |
| Выходной ток | 3.2 А |
| Пульсации и шум | 150 мВ от пика до пика |
| Регулировка выходного напряжения | ±10% |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска / нарастания / удержания по таблице | 1000 / 30 мс при 230 В переменного тока; 2000 / 30 мс при 115 В переменного тока, полная нагрузка |
| Время удержания | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, полная нагрузка |
| Типовой КПД при номинальной нагрузке | 89% при 230 В переменного тока / 25 °C |
| Входной ток | 1,4 А при 115 В переменного тока; 0,85 А при 230 В переменного тока |
| Пусковой ток | Холодный запуск: 65 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Реакция на короткое замыкание | Отключение выхода при снижении +VO до порога пониженного напряжения |
| Рабочая температура / влажность | −30…+70 °C; 20–90% отн. влажности |
| Температура / влажность хранения | −40…+85 °C; 10–95% отн. влажности |
| Электрическая прочность изоляции | Вход–выход: 4 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 1,25 кВ переменного тока; 1 мин |
| Масса нетто / брутто | 250 / 272 г |
| Условия измерения пульсаций | Полоса 20 МГц; конденсаторы 0,1 мкФ и 47 мкФ параллельно выходным клеммам |
| Серия | IP-5097 |
| Тип изделия | Корпусной импульсный блок питания |
Описание изделия
Корпусной импульсный блок питания IP-5097-170 относится к серии IP-5097. Выходные параметры по таблице: 24 В / 3,2 А; 76,8 Вт. Входное напряжение: 85–264 В переменного тока / 120–373 В постоянного тока. Частота питающей сети: 47–63 Гц. Предусмотрен металлический корпус с вентиляционными отверстиями. Охлаждение естественное, без вентилятора. Пульсации и шум: 150 мВ от пика до пика; Регулировка выходного напряжения: ±10%; Типовой КПД: 89% при 230 В переменного тока / 25 °C. Габариты в порядке, указанном в документе: 99 × 97 × 30 мм. Для подбора учитывайте ток каждого выхода и условия охлаждения. Монтажные сведения приведены ниже.

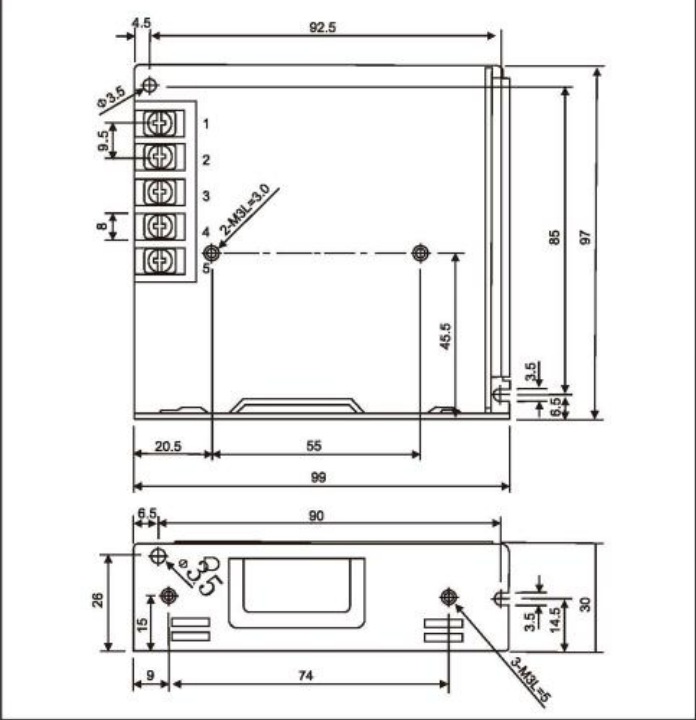

Документы и чертежи
