IP-8959-754
Блок питания на DIN-рейку
Технические характеристики
| Маркировка | IP-8959-754 |
|---|---|
| Производитель | ICPROM |
| Выходные каналы | 24 В / 6,25 А |
| Номинальная мощность @ 230 VAC | 150 Вт |
| Входное напряжение | 85–264 В переменного тока (277 В переменного тока допустимо при работе) / 120–370 В постоянного тока (390 В постоянного тока допустимо при работе) |
| Частота входа | 47–63 Гц |
| Габариты, порядок документа | 105 × 54,5 × 90 мм |
| Выходной ток при 115 / 230 В переменного тока | 5,31 А при 115 В переменного тока; 6,25 А при 230 В переменного тока |
| Мощность при 115 / 230 В переменного тока | 127,4 Вт при 115 В переменного тока; 150 Вт при 230 В переменного тока |
| Пульсации и шум, максимум | 150 мВ от пика до пика |
| Диапазон регулировки напряжения | 21,6–29 В |
| Допуск выходного напряжения | ±1% |
| Нестабильность по входному напряжению | ±1% |
| Нестабильность по нагрузке | ±1% |
| Время запуска / нарастания | 500 / 60 мс при 230 В переменного тока; 500 / 60 мс при 115 В переменного тока, полная нагрузка |
| Типовое время удержания | 0 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, полная нагрузка |
| Диапазон входного напряжения | 85–264 В переменного тока (277 В переменного тока допустимо при работе) / 120–370 В постоянного тока (390 В постоянного тока допустимо при работе) |
| КПД, типовое значение | 90,5% |
| Входной ток, типовой | 3 А при 115 В переменного тока; 1,6 А при 230 В переменного тока |
| Пусковой ток, типовой | Холодный запуск: 35 А при 115 В переменного тока; 70 А при 230 В переменного тока |
| Защита от перенапряжения | 30–36 В; восстановление после перезапуска |
| Рабочая температура | −30…+70 °C; с учётом снижения допустимой нагрузки |
| Рабочая влажность | 20–90% отн. влажности, без конденсации |
| Температура / влажность хранения | −40…+85 °C; 10–95% отн. влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C at 0–45 °C |
| Высота эксплуатации | 2000 m |
| Электрическая прочность изоляции | Вход–выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм при 500 В постоянного тока / 25 °C / 70% отн. влажности |
| Габаритные размеры | 105 × 54,5 × 90 мм |
| Упаковка по каталогу | 0,31 кг; 32 шт. / 11 кг / 1,0 куб. фут |
| Условия номинальных параметров | Ток и мощность при питании 230 В переменного тока; для 115 В указаны отдельные номиналы. |
| Серия | IP-8959 |
| Тип изделия | Блок питания на DIN-рейку |
Описание изделия
Блок питания на DIN-рейку IP-8959-754 относится к серии IP-8959. Выходные параметры по таблице: 24 В / 6,25 А; 150 Вт; при питании 230 В переменного тока. Входное напряжение: 85–264 В переменного тока (277 В переменного тока допустимо при работе) / 120–370 В постоянного тока (390 В постоянного тока допустимо при работе). Частота питающей сети: 47–63 Гц. Предусмотрен изолирующий корпус. Способ охлаждения необходимо уточнять по исполнению. Габариты в порядке, указанном в документе: 105 × 54,5 × 90 мм. Для подбора учитывайте ток каждого выхода и условия охлаждения. Монтажные сведения приведены ниже. Приведённые ток и мощность относятся к питанию 230 В переменного тока. Для сети 115 В используйте отдельные значения в таблице.

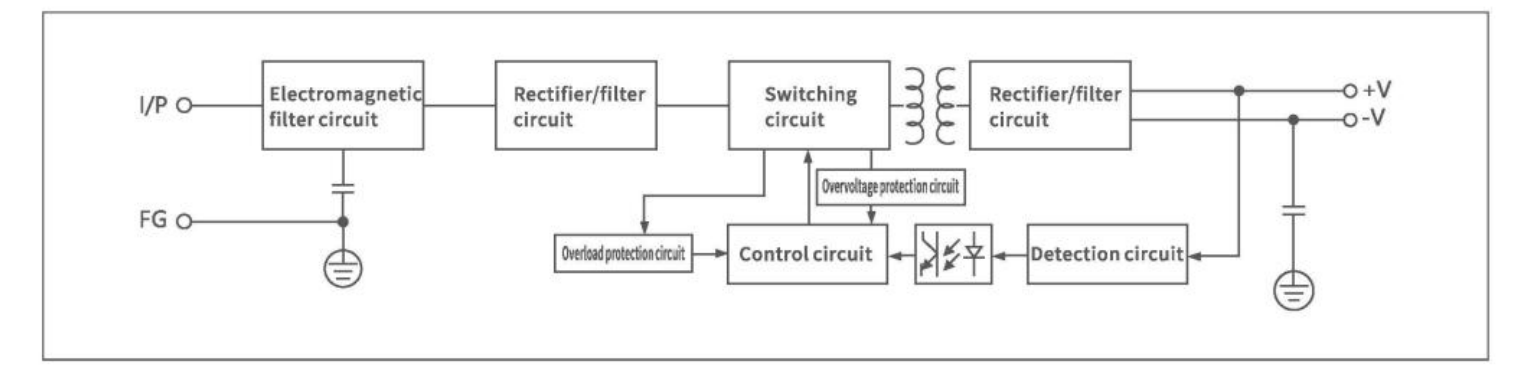

Документы и чертежи
