ICPROM
IP-6807-409
Блок питания на DIN-рейку
Мощность12 Вт
Выходное напряжение5 V
Выходной ток2.4 А
Технические характеристики
| Маркировка | IP-6807-409 |
|---|---|
| Производитель | ICPROM |
| Выходные каналы | 5 В / 2,4 А |
| Мощность | 12 Вт |
| Входное напряжение | 85–264 В переменного тока / 120–370 В постоянного тока |
| Частота входа | 47–63 Гц |
| Габариты, порядок документа | 25 × 93 × 56 мм |
| Выходное напряжение | 5 V |
| Выходной ток | 2.4 А |
| Пульсации и шум | <80 мВ |
| Допуск выходного напряжения | ±2% |
| Регулировка выходного напряжения | <±10% |
| Нестабильность по нагрузке | <±1% |
| Нестабильность по входному напряжению | <±1% |
| Типовой КПД при номинальной нагрузке | 77% при 230 В переменного тока / 25 °C |
| Входной ток | <1 А при 110 В переменного тока; <0,5 А при 220 В переменного тока |
| Пусковой ток | 15 А при 110 В переменного тока; 30 А при 220 В переменного тока |
| Время запуска / нарастания / удержания | 100 / 30 / 21 мс при 110 В переменного тока; 100 / 30 / 100 мс при 220 В переменного тока |
| Защита от перегрузки | 105–150%; циклический перезапуск, автоматическое восстановление после устранения перегрузки |
| Рабочая температура / влажность | −10…+50 °C; 20–90% отн. влажности |
| Масса нетто / брутто | 100 / 105 г |
| Условия измерения пульсаций | Полоса 20 МГц; конденсаторы 0,1 мкФ и 47 мкФ параллельно выходным клеммам |
| Серия | IP-6807 |
| Тип изделия | Блок питания на DIN-рейку |
Описание изделия
Блок питания на DIN-рейку IP-6807-409 относится к серии IP-6807. Выходные параметры по таблице: 5 В / 2,4 А; 12 Вт. Входное напряжение: 85–264 В переменного тока / 120–370 В постоянного тока. Частота питающей сети: 47–63 Гц. Предусмотрен изолирующий корпус. Охлаждение естественное, без вентилятора. Пульсации и шум: <80 мВ; Регулировка выходного напряжения: <±10%; Типовой КПД: 77% при 230 В переменного тока / 25 °C. Габариты в порядке, указанном в документе: 25 × 93 × 56 мм. Для подбора учитывайте ток каждого выхода и условия охлаждения. Монтажные сведения приведены ниже.

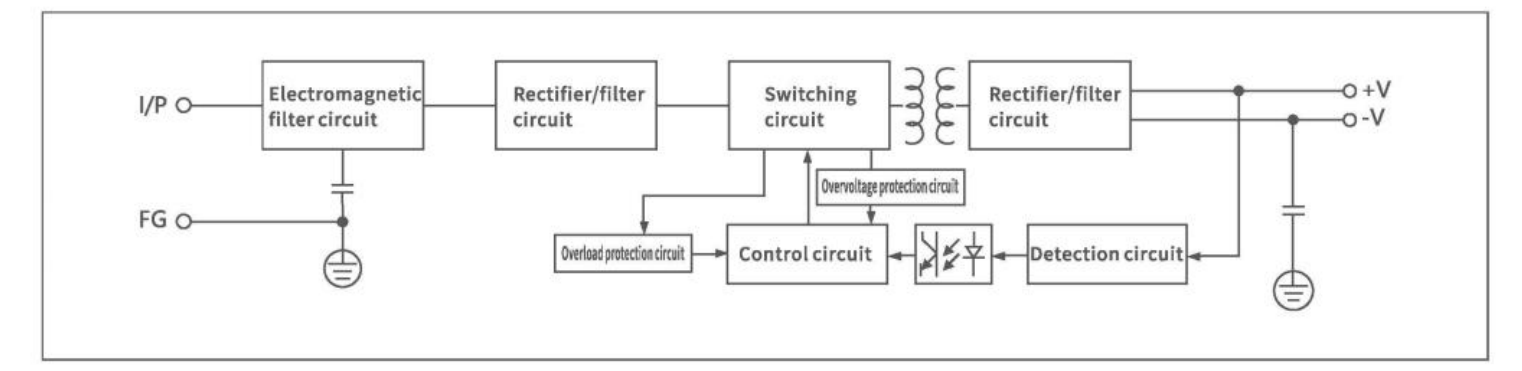

Документы и чертежи
